UMBRA S1N40-20B4 UMBRA滚珠丝杆
扫码获取价格库存技术资料
- 品牌: umbra丝杠是什么牌子
- 分类: S1N系列(直径06-160)
- 类型:
- 属性: UMBRA S1N40-20B4 UMBRA滚珠丝杆，-UMBRA S1N40-20B4 UMBRA滚珠丝杆-UMBRA S1N40-20B4 umbra 丝杆精度标准 在机械设备的运行中，传动系统扮演着关键的角色。它的功能在于将运动从一个运动部件传递到另一个，以满足设备或机器对精度的需求。而在所有的传动系统中，滚珠丝杠由于其高精度、低摩擦和高效率的特点，一直以来都是非常受欢迎的。今天，我们将详细介绍一种特殊的滚珠丝杠——umbra滚珠丝杠。 UMBRA S1N40-20B4 umbra是什么牌子丝杆 u-UMBRA S1N40-20B4 UMBRA滚珠丝杆--UMBRA S1N40-20B4 UMBRA滚珠丝杆-

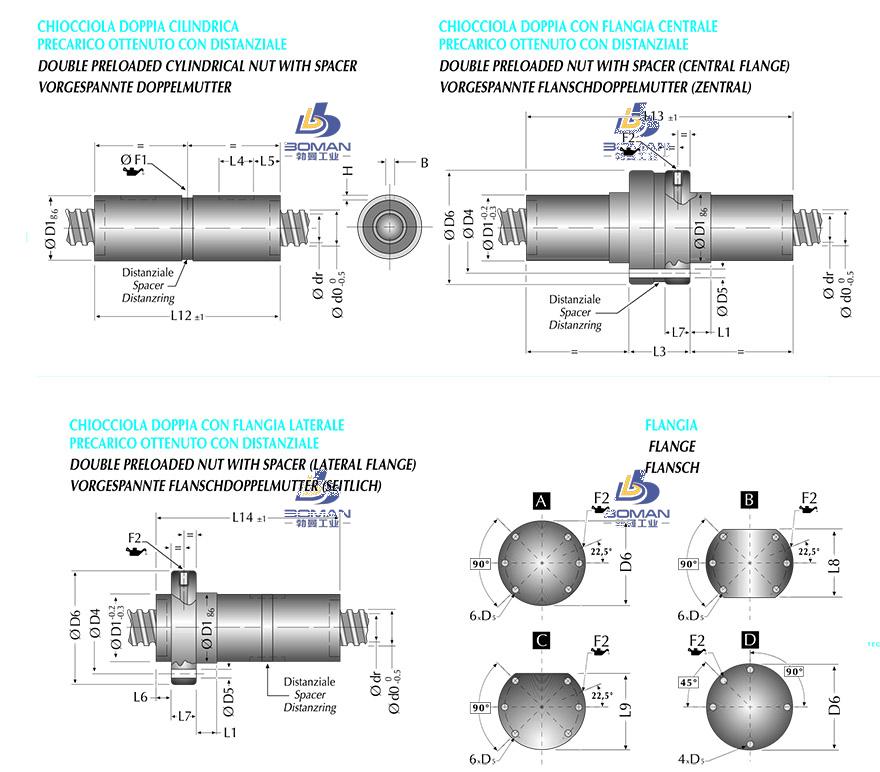

UMBRA S1N40-20B4 UMBRA滚珠丝杆 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 40 |
|
| 导程 | 20 |
|
| 丝杠轴底径 | 33.8 |
|
| 滚珠节圆直径 | ||
| 钢球直径 | 7.144 |
|
| 精度等级 | ||
| 螺母直径 | 70 |
|
| 法兰直径 | 100 |
|
| 螺母长度 | 242 |
|
| 螺母安装 | PCD | 85 |
| 额定动负载 | CaN | 70600 |
| 额定静负载 | C0aN | 148700 |
| 有效圈数 | 4 |
|
| 法兰盘宽度 | 14 |
|
| 法兰安装孔通孔直径 | 9,0 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 1024 |
UMBRA S1N40-20B4 UMBRA滚珠丝杆此型号部分数据来源于NSK W1510FA-4G-C5T20 东莞nsk滚珠丝杠
